Architekturmodellbau, Konzept und Gestaltung
Mit dem Modellbau entsteht eine anschauliche und begreifbare Vorstellung von Objekten und Räumen,
die oft erstmals am Modell gegenständlich realisiert werden. Präzise technische Umsetzung und handwerkliche
Sensibilität verwandeln zweidimensionale Vorgaben in ästhetische Präsentationen mit einem vielfältigen Spektrum
an Materialien, Strukturen und Farben. Die wesentlichen Qualitäten der Architektur werden in der jeweils geeigneten
Detailtiefe und Materialanmutung wiedergegeben.
Damit entsteht ein Modellcharakter, der dem Entwurf und gleichzeitig dem Verwendungszweck am besten gerecht wird.
Die ausgewogene Balance zwischen Detailtreue, Abstraktion, Material- und Farbwahl, die am Modell sichtbar wird,
erzeugt am Ende ein Erscheinungsbild, das der Vorstellungskraft des Betrachters individuellen Spielraum lässt.
Fotos: Michael Leibl

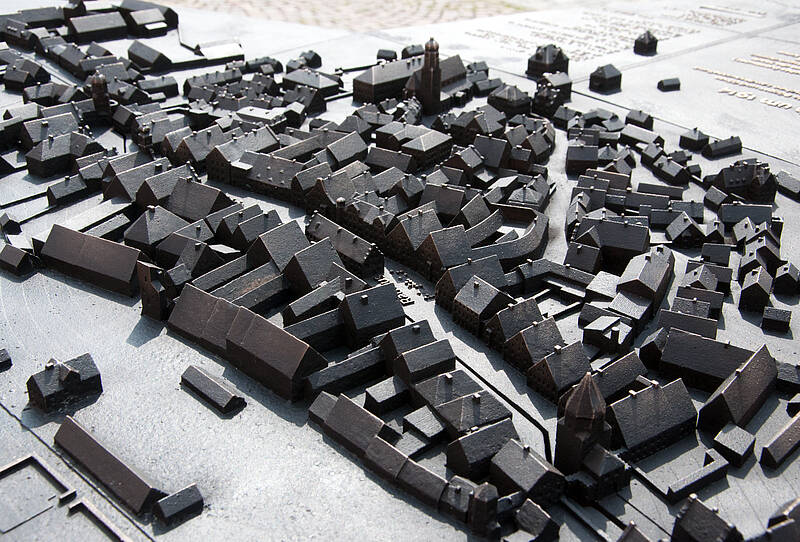

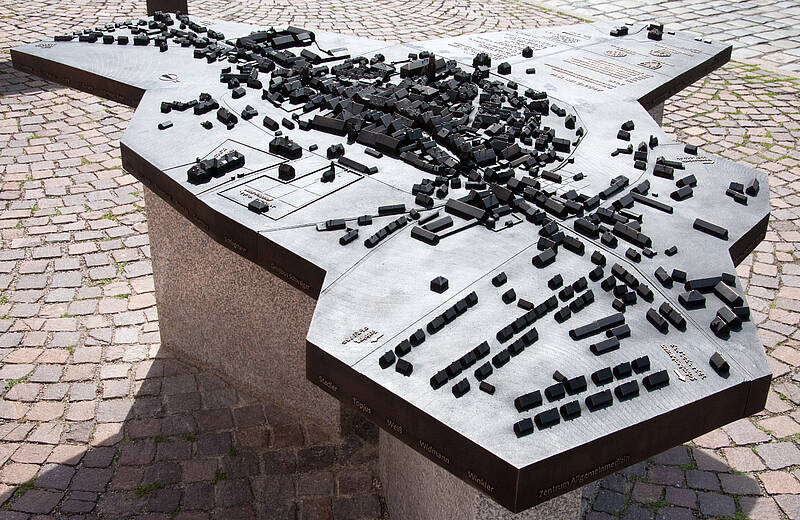

Stadtmodell Aichach
Bayerische Landesausstellung 2020
Haus der Bayerischen Geschichte

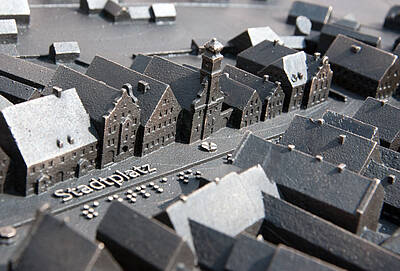

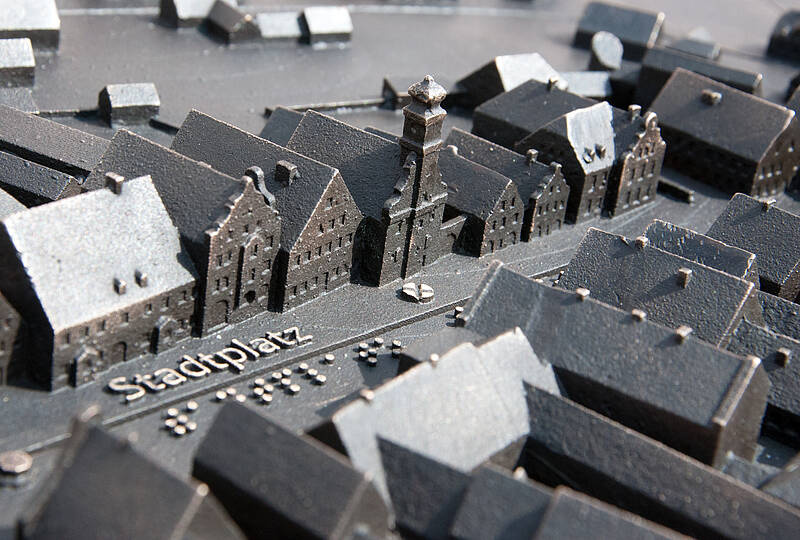

Detailausschnitt Bronze mit Standort vor der Spitalkirche, Stadtplatz Aichach
Stadtmodell Aichach, Bronze

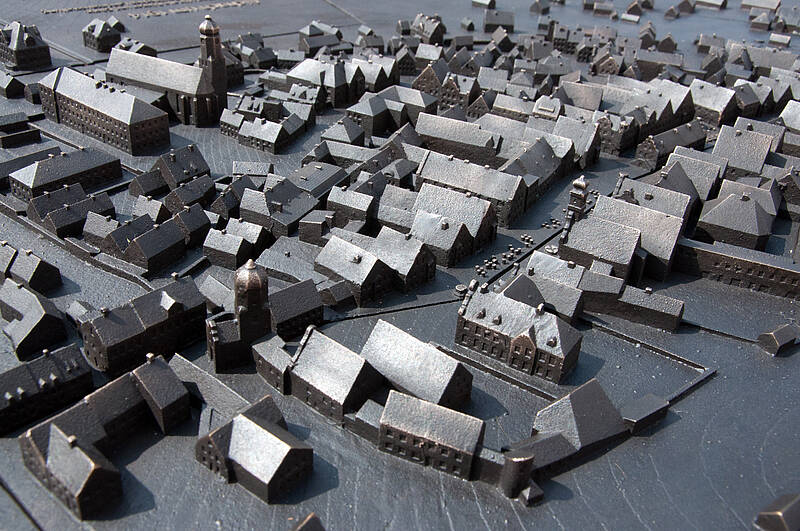

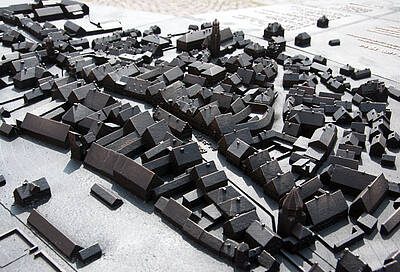

Übersicht mit Stadtplatz und Stadtpfarrkirche (links)
Stadtmodell Aichach, Bronze
Übersicht mit Stadtplatz und Stadtpfarrkirche (Mitte, oben)
Stadtmodell Aichach, Bronze
Das Stadtmodell Aichach wurde anlässlich der
Bayerischen Landesaustellung 2020 am Stadtplatz in Aichach errichtet.
Ausführende Beteiligte:
- Schirmherrschaft: HAUS DER BAYERISCHEN GESCHICHTE
- Idee und Management: Dr. Gerhard Lehrberger, Präsident ROTARY CLUB
- Kunsthistorische Recherche: Theresa Hauck mit STADTMUSEUM AICHACH
- 3D-Druck: Voxeljet Friedberg
- Bronzeguss: Gugg-Guss, Straubing
- CAD-3D-Modellentwicklung: Michael Leibl

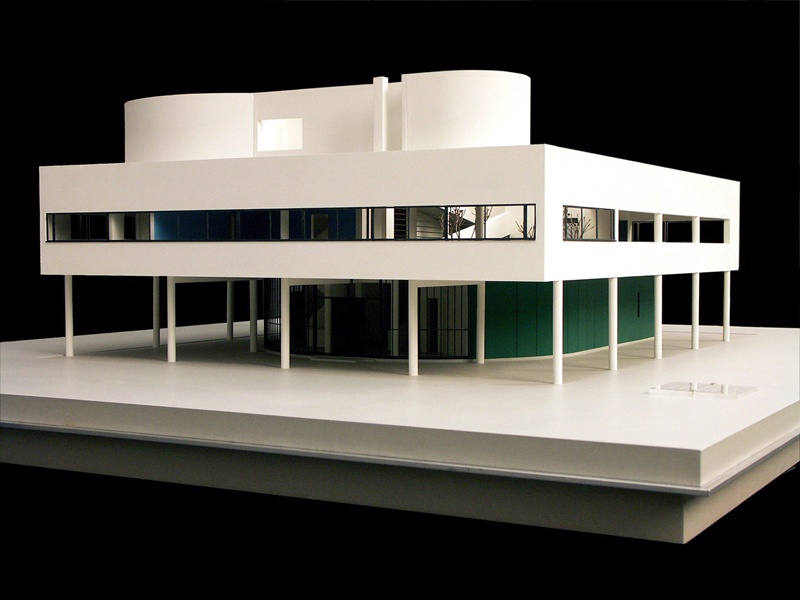

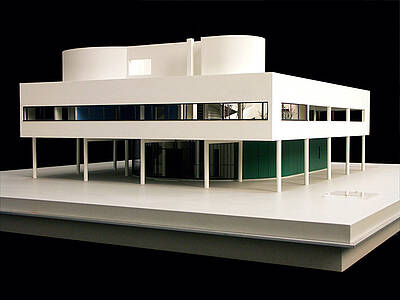

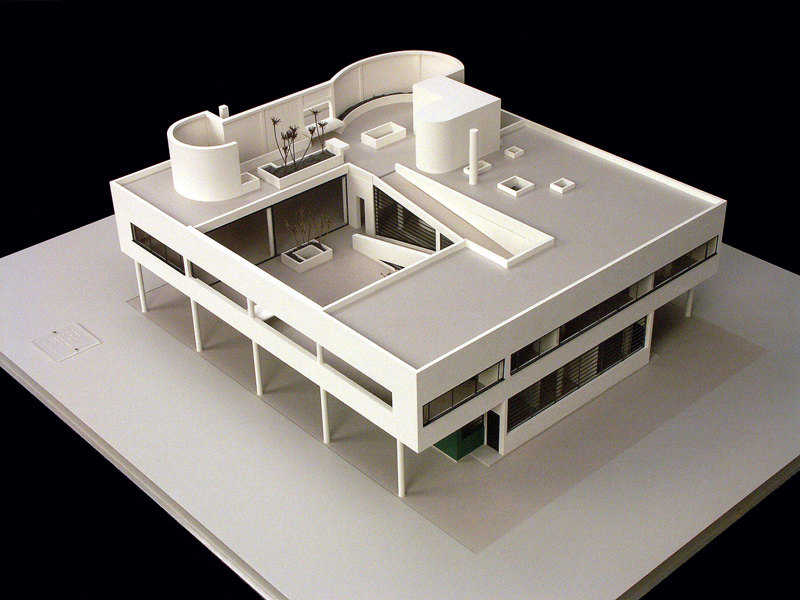

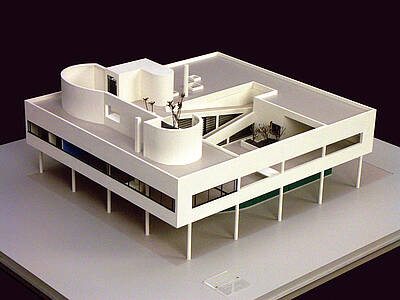

Le Corbusier "Die Villa Savoye" Präsentationsmodell, Maßstab 1: 33
Ausstellungsbeitrag zur Eröffnungsausstellung des Architekturmuseums in der Pinakothek der Moderne
Der Modellbau stützte sich auf Recherchen vor Ort unter Verwendung
umfangreichen Fotomaterials. Das Modell ist zerlegbar und ist in den
Innenräumen mit Originalfarbtönen der "Polychromie Le Corbusier" versehen.
Eigentum des Architekturmuseums der Fakultät für Architektur der TUM.
Recherche vor Ort, Modellbau und Fotos: Michael Leibl
Präsentationsmodell

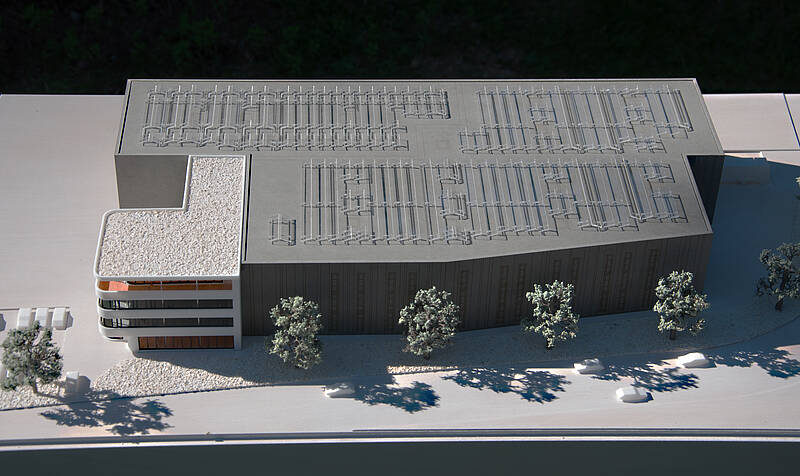

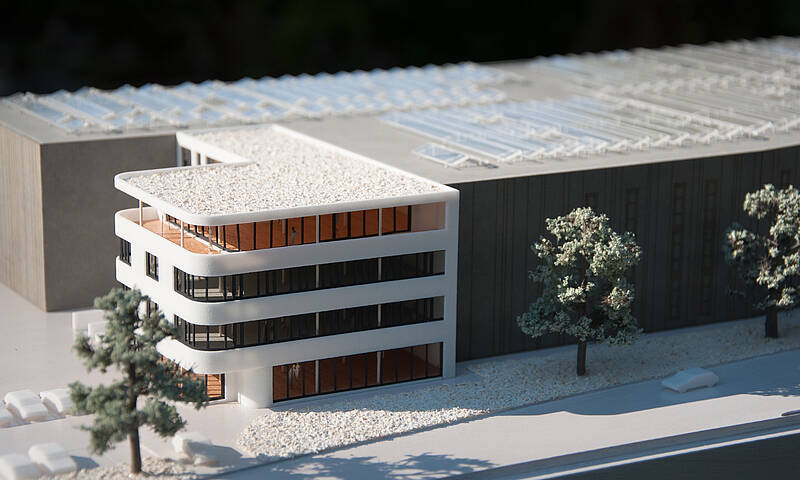

Präsentationsmodell Firmengebäude Behncke GmbH.
Das Modell ist aus 3d-Druck Komponenten, Laser-gravierten Bauteilen
sowie Komponenten aus gelaserten Acrylbauteilen zusammengesetzt.
Entwurf: Barth Architekten, Gauting
m 1: 200
Seitenansicht mit Laser-gravierten Fassadenteilen aus MDF,
Gesamtlänge ca. 55 cm

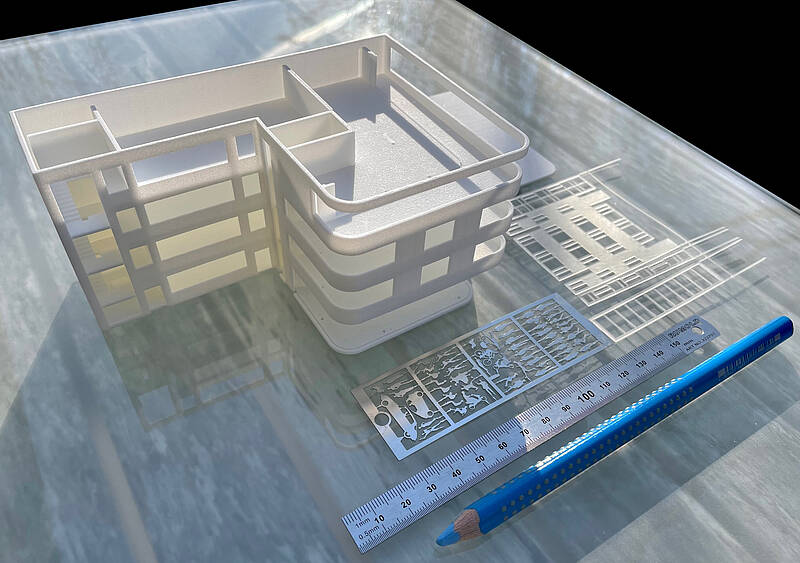

Bauteile der 3d-Druck Komponenten als Laser-Sinter-Druck
in verschiedenen Materialien.
Bauteile des Modells während Montage

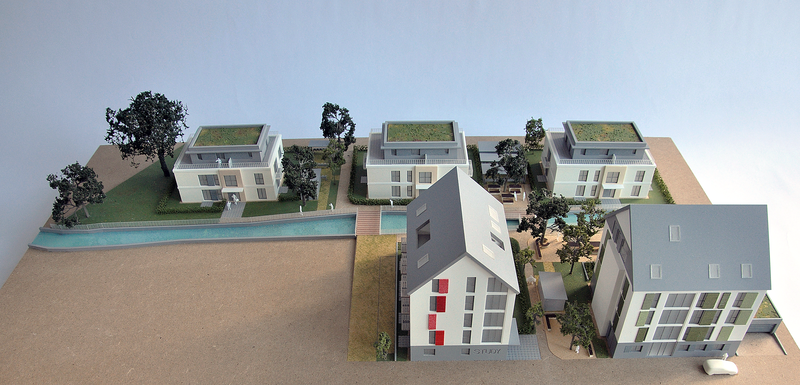

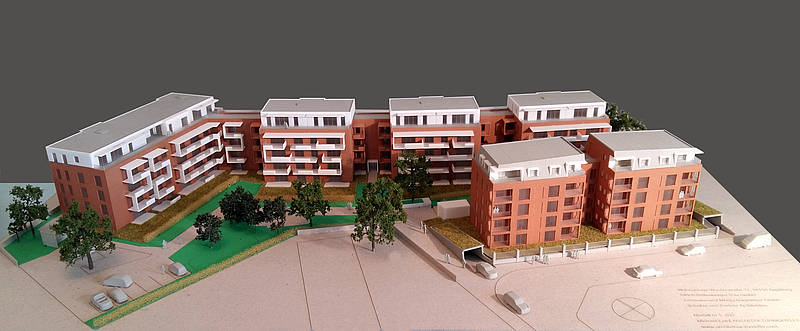

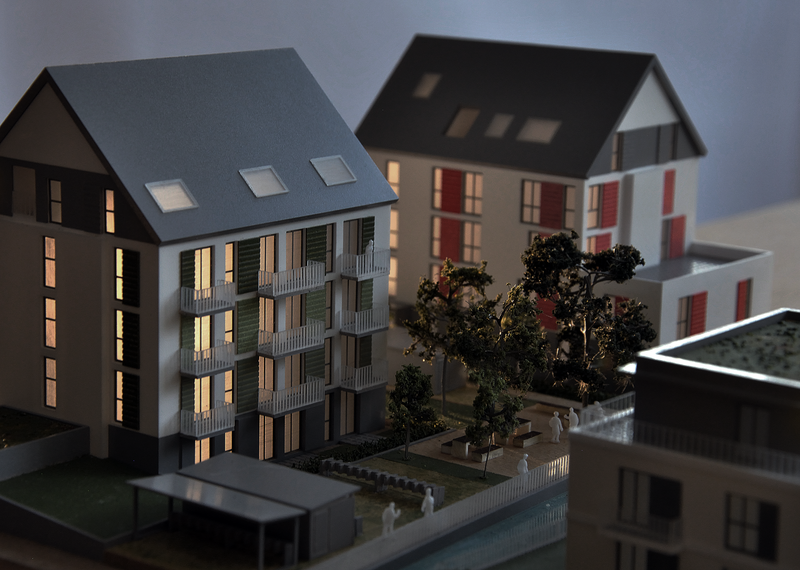

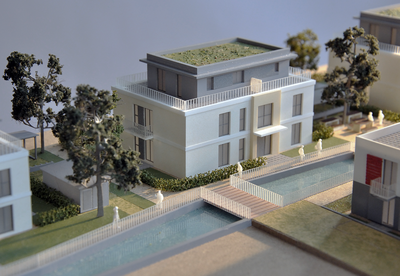

Modell einer Wohnanlage für Augsburger Immobilientage
Auftraggeber: Ulrich Reitenberger Bau GmbH
m 1: 200
Das Modell wurde als zum Teil als Laser-Sinter-3D Druck gefertigt,
in Einzelteilen farbig lackiert
und mit Laser-gravierten Acrylglasscheiben hinterlegt.
Das Modell wurde komplett CAD-3D konzipiert.

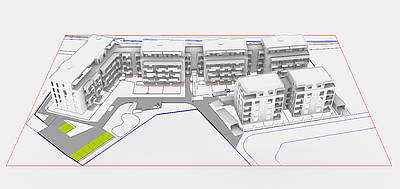

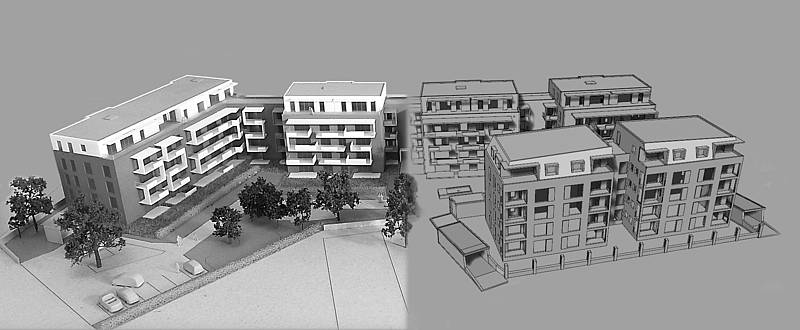

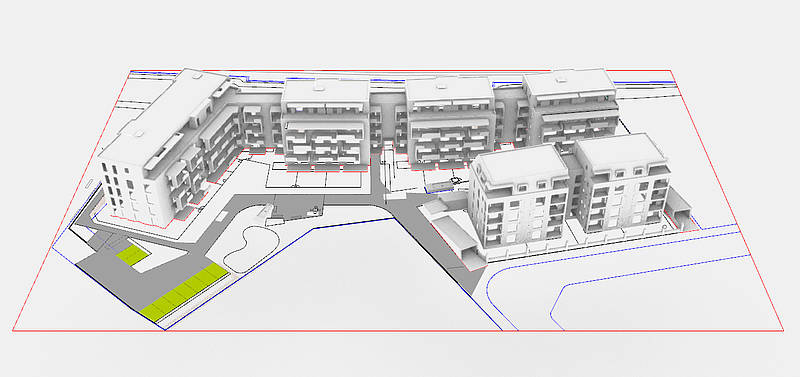

Rechte Bildhälfte: CAD-Planung für den 3D-Druck
CAD-3D-Konstruktion zur Herstellung der 3D-Drucke.

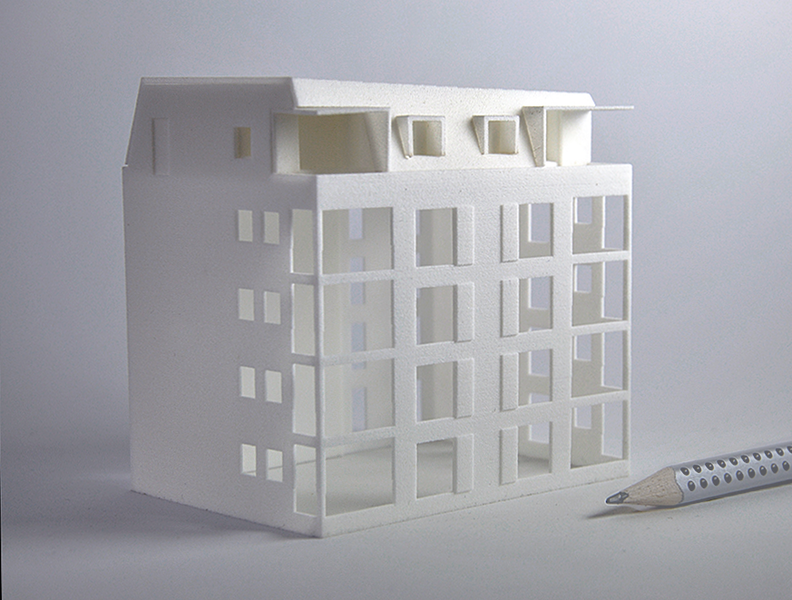

Laser-Sinter-3D-Druck
Aufbau der Modellbaukörper als 3D-Druck Modell.
Der Laser-Sinter 3D Druck hat eine Wandstärke von 1,2 mm,
was die Darstellung von Fassadendetails ermöglicht.
Präsentationsmodell
Präsentationsmodell in klassischer Ausführung.
Acryl, CNC gefräst, lackiert, weitere diverse Materialien.
Modellkonzeption, Gestaltung und Ausführung: Gerhard Wandinger
Fotos: Michael Leibl
m 1: 200

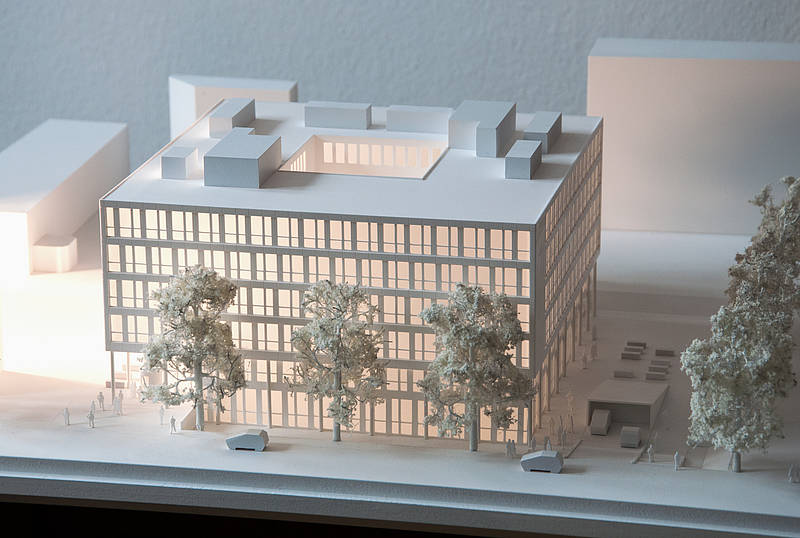

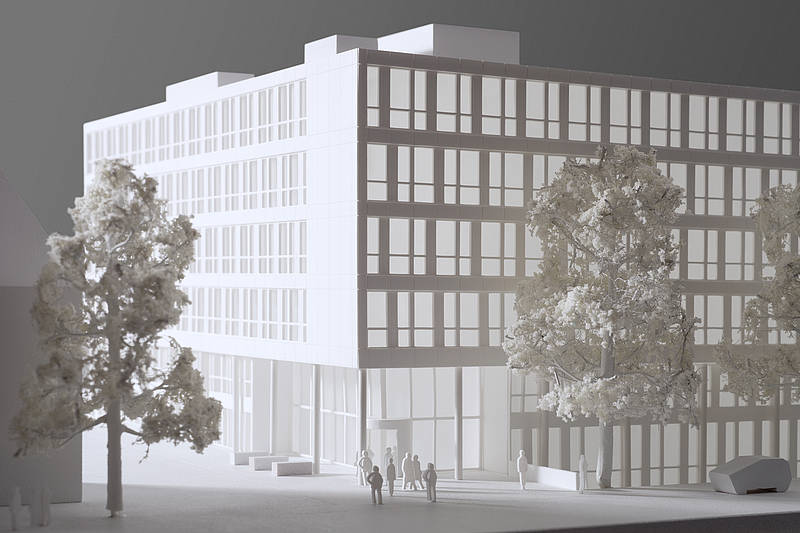

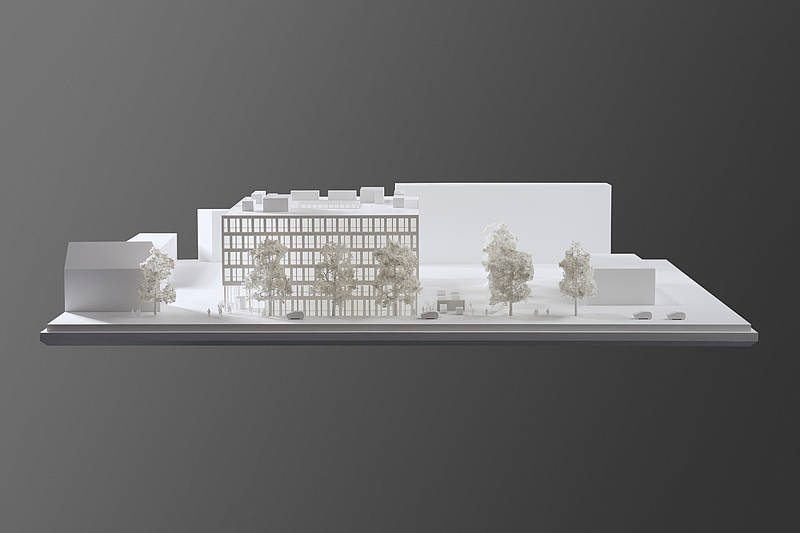

Präsentationsmodell
Firmengebäude T21, Dr. Schnell Chemie GmbH
m 1: 200
Foto: Atelier Stuemer, München
2016
Ausführung in Polystyrol, gelasert.
Die Fassade wurde in mehreren Schichten aufgebaut
und mit Acrylglas hinterlegt.
Präsentationsmodell

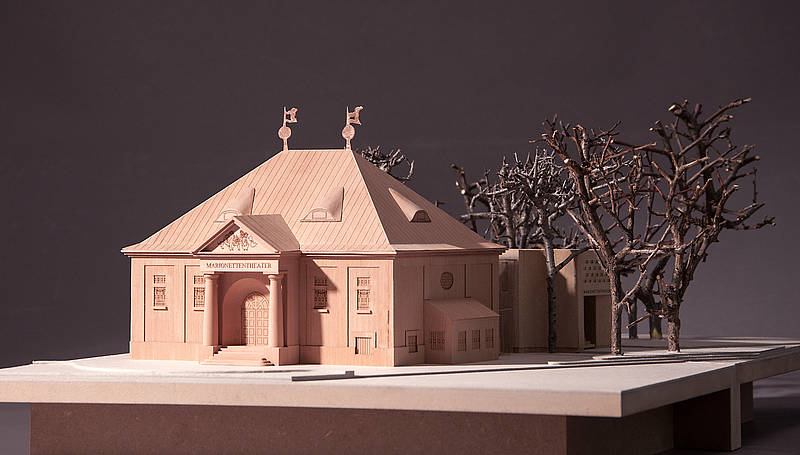

Holzmodell des Münchner Marionettentheater, m 1: 100
Birnbaum massiv, Furnier und MDF
Anfertigung für Machbarkeitsstudie Anbau,
Dr. Hanns Michael Küpper, München
2017
Präsentationsmodell

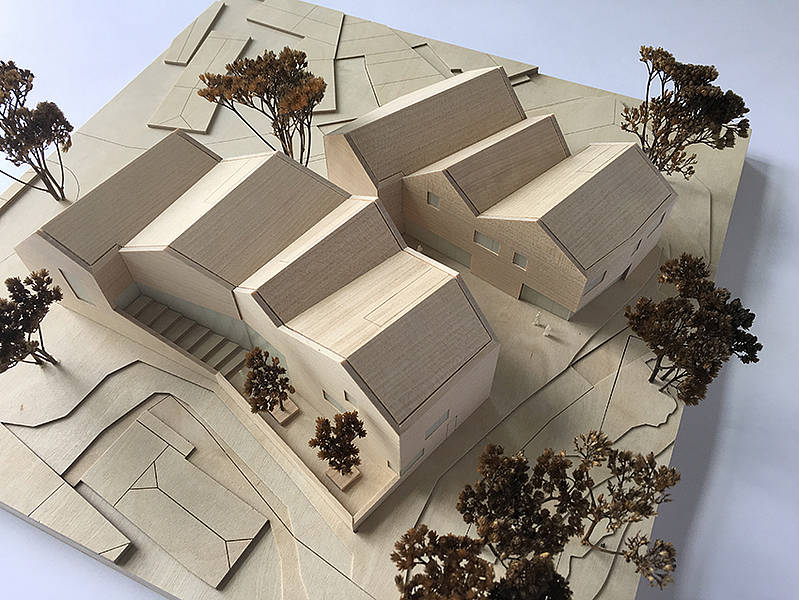

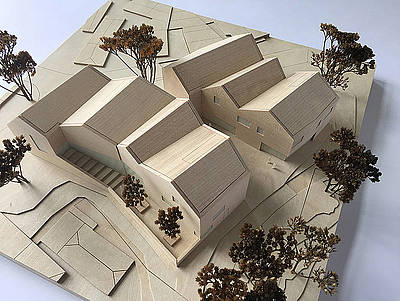

Bürgerzentrum Herzogenaurach, m 1: 200
Auer Weber Architekten BDA
Foto: Auer Weber Architekten BDA
Massivholz Birke, Inlays Acrylglas, m 1: 200
2017

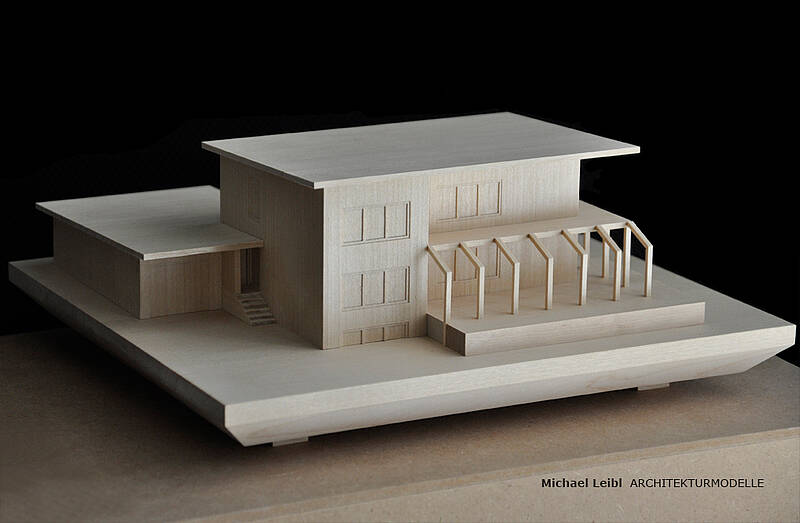

Einfaches Holzmodell eines privaten Einfamilienhauses.
Das Modell wurde als Erinnerungsstück an das abzureißende Elternhaus
einer privaten Auftraggeberin angefertigt.
Anschauungsmodell
Bürogebäude Terrania AG, m 1: 50
2014

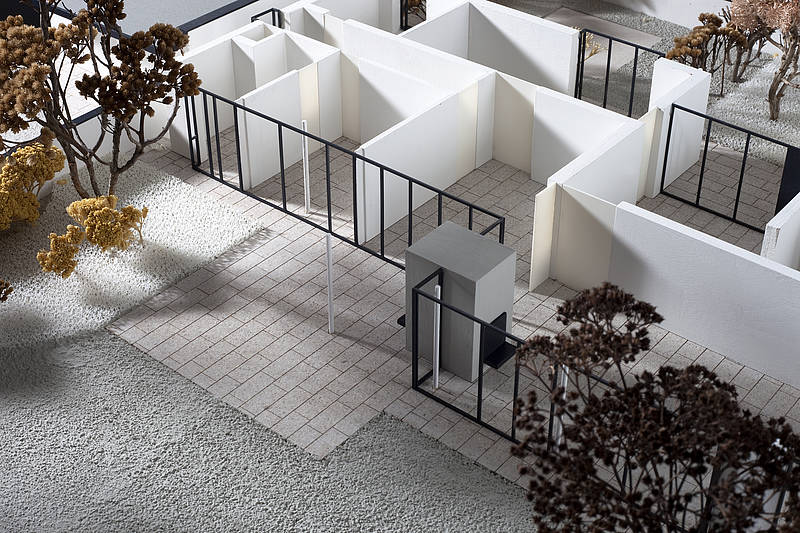

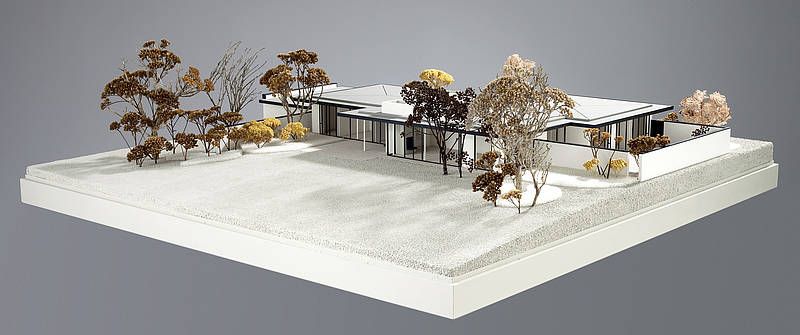

Sep Ruf, Haus Dr. Böhner, 1955
Anschauungsmodell, m 1: 50
Privater Auftraggeber
Foto: Atelier Stuemer, München
2015
Präsentationsmodelle >>weitere

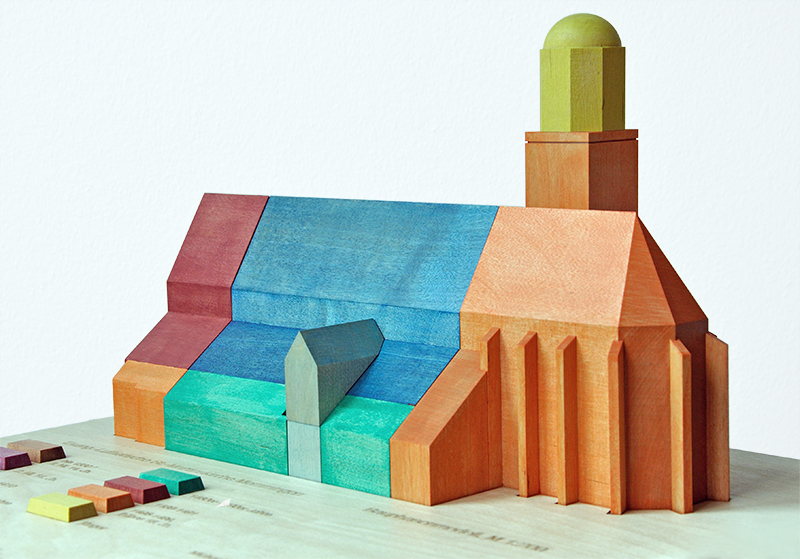

Holzmodell der St. Martinskirche Memmingen, m 1: 200
Das Modell zeigt einzelne Bauphasen der historischen Entstehung
mittels unterschiedlicher Farben. Lasiertes Birkenholz.
Auftraggeber: Evang. - Lutherische Kirchengemeinde Memmingen
2014

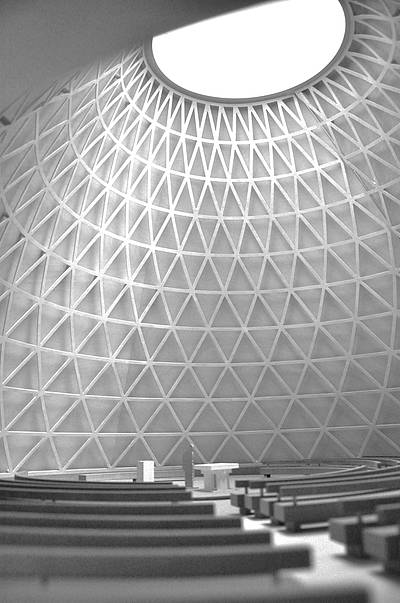

Innenraummodell Sankt Josef Holzkirchen
Modellstudie des Innenraums, m 1: 20
Bauherr: Erzbischöfliches Ordinariat München
Entwurf: Eberhard Wimmer Architekten, BDA
2016
3D-Druck im FDM Verfahren

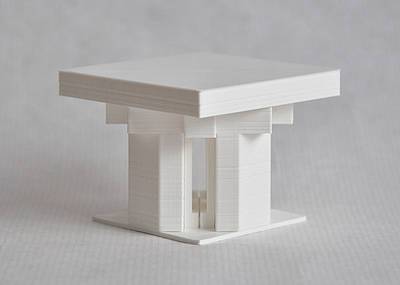

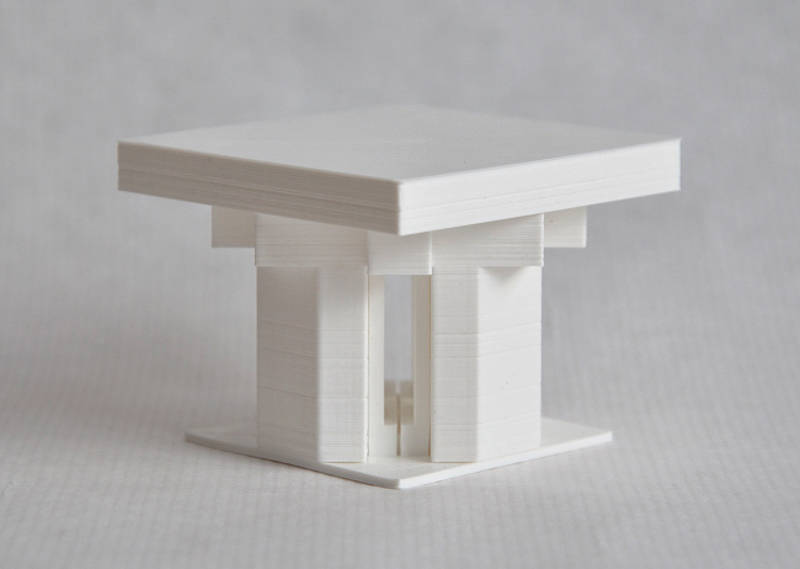

Modell Altar Bestand St. Josef Holzkirchen, m 1: 20
3D-Druck im FDM Verfahren. L 65 mm, B 65 mm, H 50 mm
Das FDM Verfahren basiert auf einem Kunststoff-Schmelzverfahren,-
dünne, flüssige Kunststofffäden werden während des Druckvorgangs aufeinander gelegt.
(Beispiel: Ultimaker)
